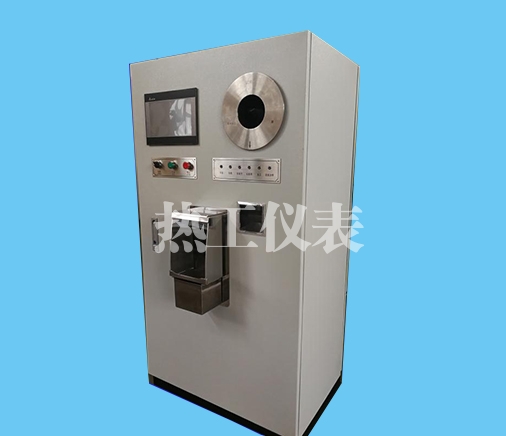

ZDKY-6 全自動球團礦抗壓強度測定儀
前言
鐵礦球團又稱球團礦,是高爐煉鐵的主要原料之一,球團礦的抗壓強度是一項重要的技術質量指標,國家標準(GB/T14201-2018)是用60個以上,直徑10到12.5mm的球團礦逐一將其壓潰,壓板速度15mm/mim,其壓潰壓力的平均值即為測得的抗壓強度。
國內的球團礦抗壓強度檢測設備大部分都是手動的,需人工一顆一顆的進行操作,效率很低。為了縮短操作過程,一般都將壓板速度調得較快,不能滿足國標規定的壓板速度范圍。
本公司全新研制的ZDKY-6全自動球團礦抗壓強度檢測裝置,各項指標完全符合《GB/T14201-2018高爐和直接還原用鐵球團礦 抗壓強度的測定》。具有自動化程度高、可靠性高、免維護、功能配置豐富等特點。
二、構造原理
1、喂料機構
簡單可靠的喂料機構是實現全自動的關鍵,本喂料機構是用一個頭部有半球形凹坑的裝置,隨著滾筒的順時針轉動,一顆一顆地將球團礦送到喂料口,再經由滑管到達壓潰砧板。由于該喂料頭部裝置只能容納一顆球團,并且通過彈片振動排除極端情況下有兩顆球團疊加的現象,這樣就可以保證一次只送出一顆球團。
2、壓潰機構
壓潰機構是杠桿與絲桿相結合的新型壓潰機構,杠桿提供給壓板的速度很慢,只有15mm/min,但卻具有一噸以上的力 ,而絲桿提供給壓板的速度較快,產生的力卻很小,只有1公斤左右。壓球開始時,絲桿帶動壓板快速上行,以節省無效行程的時間。 當壓板上的球團碰到壓頭時,絲桿卡住停轉,杠桿帶動壓板以15mm/min的速度繼續運動,直至將球團壓潰。
三、設備特點
★ 自動化程度高、可靠性高:
1、電氣采用西門子PLC全自動控制,真正實現了一鍵啟動。操作人員只需把球團礦試樣倒入試樣倉即可,從喂料、壓潰、清掃、廢料收集實現了全自動運行,極大地提高了試驗效率,60顆球團礦平均用時約10min;
2、主要電氣件均采用國際知名品牌,如西門子、施耐德、歐姆龍、臺達等,保證設備運行的穩定性;
3、壓頭、砧板、絲桿等關鍵部件都進行了特殊調質處理,絲杠具有自潤滑功能,充分保證設備兩年免維護,具有很長的使用壽命。
★ 控制精度高:采用進口品牌美國傳力S型壓力傳感器,量程1000kg,精度萬分之二,通過觸摸屏數字顯示,顯示精度1N;
★ 顯示界面友好美觀:操作面板上采用觸摸屏顯示即時數據、運行狀態和故障報警提示等,并且可以方便地修改試驗參數,如壓潰顆數等。試驗結束或出現故障時通過聲光報警器提示操作人員;
★ 上位機軟件功能:實時采集顯示壓潰球團序號、壓潰強度、最大值、最小值、平均值、球團直徑、壓潰位移、壓潰強度曲線等,試驗結束后自動生成報表,用戶可以選擇直接聯機打印或保存在電腦硬盤隨時調取查閱;
★ 設備全封閉運行:既能保證實驗室環境的清潔,又能避免外部粉塵對設備的污染,具有較強的防塵能力。
★ 擁有強大和豐富的功能配置
1、可以測量并顯示每顆球團的直徑,范圍8-30mm,顯示精度0.1mm,用戶可以設定需要測量的球團直徑范圍;
2、可以顯示每顆球團壓潰的位移及壓力曲線值;
3、一個周期測試的球團顆數多達200顆,實驗數據更加準確可靠,可以根據需要任意設定;
4、通過配套的專用工具可以測量并調整壓球的速度,符合10-20mm/min;
5、用戶可以選配壓力傳感器標準校驗儀(經有資格的權威計量部門出具計量檢測報告),定期檢驗壓力的準確性,保證試驗數據的精度和可信度。操作特別方便:設定好校驗參數,把校驗儀標準傳感器串接到設備傳感器上,觸摸屏上輸入壓力值,設備即自動運行到設定值±100N停止,對比設備觸摸屏和標準校驗儀顯示器上的力值,通過調節觸摸屏上的“壓力修正參數”數值大小即可完成校準。正常情況下傳感器的線性都比較好,如果需要多點校驗推薦間隔1000N。
四、技術指標
1、最大壓力量程 :10kN
2、最小分辨率:1N
3、壓潰速度:15mm/min(可測量可調節)
4、可測球團直徑:8-30mm 顯示精度:0.1mm(可測量)
5、壓潰位移顯示精度:0.1mm
6、電源:交流220V
7、功率:<50W(靜止) <200W(動作)
8、尺寸:長寬高780*530*1400mm
9、凈重:150kg
