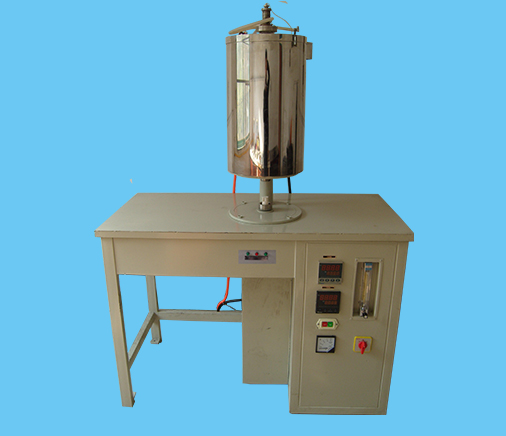

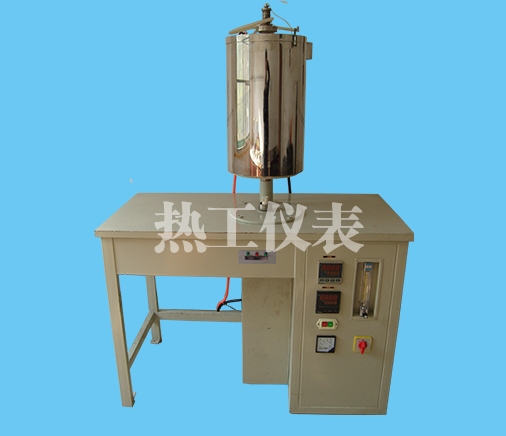

TH-6 鐵礦高溫特性測定儀
一、功能簡介
鐵礦高溫特性測定儀主要用于檢測鐵礦石與氧化鈣的同化性能和液相流動性能，即各種鐵礦粉與氧化鈣的反應能力。同化性能越高，燒結過程中生成液相的能力也越強。適當?shù)耐阅苁潜ＷC燒結礦強度和透氣性的重要條件。所以通過對同化性能和液相流動性能的檢測，就能分析出該鐵礦的燒結性能指標。鐵礦粉的同化性能試驗對研究燒結礦的燒結機理、指導配礦、節能降本有重要意義。
二、設備構造及原理
本公司的同化爐以硅碳管為加熱元件，溫度能達到1450℃。爐體垂直放置，爐內溫度從下到上呈線性變化，至爐膛上3分之2處達到最高點。爐體安放在一個帶試樣傳送裝置的工作臺上，試樣放在試樣頂桿上。頂桿在傳動機構和調速裝置的控制下緩慢上升，由于爐內溫度是線性上升的，而且試樣的體積很小，所以可以認為試樣上升的速度便是試樣升溫的速度。試樣上升的速度調節機構由可任意設定的程序控制，從而可獲得任意的升溫曲線。
試樣通常需要二種，一種為氧化鈣，一種為鐵礦粉，均由試樣壓制機壓成圓柱狀。鐵礦粉的配方根據試驗要求按比例配好后，在帶鋼球的密封缽里充分混勻，然后再壓成試樣塊。鐵礦粉試樣塊直徑8mm，高8mm，氧化鈣直徑16mm，高5mm，氧化鈣放在下面，鐵礦粉放在上面，試樣安放在升降頂桿的中心試樣臺上。
試樣頂桿內有測溫鉑銠熱電偶，其頭部和試樣的下部相接觸。爐內中上部也有一固定測溫鉑銠熱電偶，當試樣頂桿上升到爐內最高點時，試樣上部與爐內熱電偶的頭部相距約1—2mm，以保證試樣溫度測量的精確性。
高溫電爐爐膛高度密封，爐內的保護氣氛可以任意切換，一般同化試驗在空氣和氮氣之間切換。
三、技術參數
1、爐膛內徑：￠50mm
2、額定功率：8KW
3、最高爐溫：1450℃
4、控溫精度：±2℃
5、顯示精度：0.1℃
6、爐膛表面溫度：≤40℃
7、工作噪音：≤30分貝
8、氣體流量：5L/min
9、電子天平：200g 0.1g
10、試樣壓制機：量程25MPa 15MPa恒壓5min
11、鐵礦粉模芯：￠8*8mm
12、氧化鈣模芯：￠20*5mm
四、設備組成
名稱 | 數量 | 單位 | 備注 |
高溫硅碳管電爐 | 1 | 套 | 雙層水冷、304不銹鋼鏡面板 |
水冷工作臺 | 1 | 套 | 不銹鋼拉絲面板 |
試樣升降裝置 | 1 | 套 | 雙向獨立調速 |
精密程序控溫儀 | 2 | 只 | 控制精度±2℃ |
循環水冷卻系統 | 1 | 套 | |
配氣系統 | 1 | 套 | 配低噪聲空氣泵 |
流量計 | 1 | 個 | 400ml/h |
試樣壓制機 | 2 | 臺 | ￠8和￠20mm |
密封混料缽 | 1 | 個 | 304不銹鋼 |
控制系統 | 1 | 套 | 含計算機及控制軟件 |
電子天平 | 1 | 臺 | 200g/0.1g |
配套件及工具 | 1 | 套 | 鑷子、托盤、稱量紙等 |
五、安裝地點及條件
實驗室根椐用戶確定的場所由我公司提供平面布置圖。實驗室高度不低于2.8m，占地面積不少于4m2。
水：配備φ10mm自來水出入管道供循環冷卻水用；
氣：瓶裝氮氣濃度≥99.9%；
電：220V，有單獨接地線。63A空氣斷路器一個，功率8KW。
