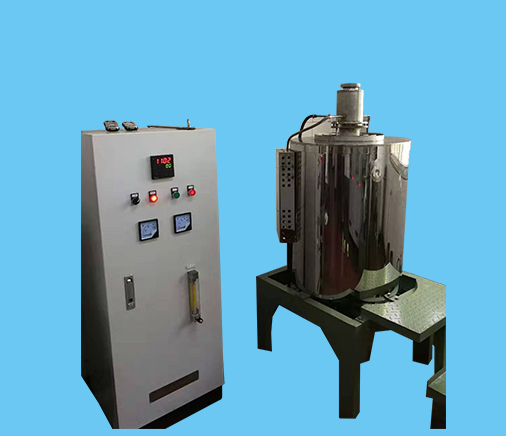

ZQ-3 一氧化碳造氣爐
一、前言
CO是冶金實驗室常用的還原性氣體。其來源大致有二種:一是購買瓶裝氣體,質量雖有保證,但使用成本很高,由于CO是有毒氣體,對運輸和儲存要求很高,并有一定的危險性;二是用造氣爐制取CO,其原理是用CO2與紅熱的焦炭反應生成CO。由于這樣產生的CO成本很低,使用很方便,因此被國內鋼鐵企業及科研院所普遍采用。
然而傳統的造氣爐由于過于簡單,無法避免以下問題:
1、制得的氣體中H2、CO2等雜質含量太高,CO的成份也很不穩定,很難保證國家標準中所規定的純度要求;
2、制得的氣體中含有焦油等腐蝕性雜質,污染流量計和氣路,從而使流量檢測失準,后期維護很麻煩,影響工作效率;
3、加熱元件和爐管壽命短,使用成本較高,更換十分麻煩。
二、特點
★ 采用優質硅鉬棒作為發熱元件,99剛玉管作為反應管,有很長的使用壽命,更換備件非常方便;
★ 最高爐溫達1300℃,有效消除了氣體中H2、焦油等雜質;
★ 爐膛容積為¢100*1000mm,制取的CO輸出流量達20L/min,充分滿足了不同設備的供氣需求;
★ 爐子上部是加料倉,下部是出灰口。加料和出灰時只需用手?jǐn)Q開爐蓋即可,操作非常簡便;加料倉配套漏斗不易使焦炭撒漏,出灰口配套手動密封蝶閥,定時清灰不易使?fàn)t膛高溫區段結焦,造成爐膛破裂;
★ 99剛玉爐膛采用耐高溫硅膠O型圈密封,雙層水冷裝置進行隔熱保護,既能保證良好的密封性,又使密封件有很長的使用壽命;
★ 配套脫脂棉微塵過濾塔、鈉石灰CO2吸附塔和變色膠干燥塔。另外還有QPS三級精密過濾器,達到很高的凈化效果:液體和固體顆粒物≤0.01微米,油分含量≤0.01PPM;
★ 采用焦炭制取CO,較木炭制樣更為清潔高效方便,并且H2等雜質含量低。
三、主要技術指標
1、電爐功率:15KW(實際工作時約8KW)
2、最高工作溫度:1300℃
3、控溫精度:恒溫時±1℃
4、爐膛容積:¢100*1000mm
5、最大輸出流量20L/min
6、CO含量:>99% (原料氣CO2:99.99%)
四、設備組成
名稱 | 數量 | 單位 | 備注 |
造氣爐體 | 1 | 只 | 雙層爐殼,304鏡面板 |
精密溫控柜 | 1 | 套 | 智能溫控儀(硅鉬棒專用) |
配氣管路 | 1 | 套 | 包括流量計、減壓閥等 |
還原氣清洗塔 | 2 | 只 | 5000ml,吸附塔和干燥塔 |
三級精密過濾器 | 1 | 套 | QPS三級各一只 |
控制變壓器 | 1 | 只 | 15KW,380V |
99剛玉管 | 1 | 支 | ¢110*1000mm |
硅鉬棒 | 8 | 支 | 耐溫1800℃ |
試樣篩 | 1 | 套 | 篩孔6.3、3.15mm各一只 |
五、安裝地點及條件
實驗室根椐用戶確定的場所由我公司提供平面布置圖。實驗室高度不低于2.8m,占地面積不少于4m2。
水:配備φ10mm自來水出入管道供循環冷卻水用;
氣:瓶裝二氧化碳濃度≥99.9%;
電:380V,有單獨接地線。100A、16A空氣斷路器各一個,總功率15KW。
