設備主要由燒結杯、給料器、點火器、抽風除塵系統幾部分組成。

(1)燒結杯。燒結試驗的主體設備，多為耐熱鋼制成筒體，有方形及圓形兩種，底部有箅條，杯的高度固定或可調，杯體內壁略有斜度，以便順利卸出燒結餅。為了隔熱，杯外壁附有絕熱材料。澳大利亞向ISO推薦的燒結杯的爐箅面積為0.15m2，即φ400mm的圓杯或400mm×400mm的方杯，料層高度為500mm。此外，世界各國還有為不同研究目的而設計的各種特殊結構的燒結杯。

(2)給料器。作用是將混合料裝入燒結杯中。大燒結杯采用機械裝料，小燒結杯則用人工裝料。有的試驗室模擬生產實際，采用輥式給料器。

(3)點火器。由點火燒嘴及點火罩組成，燒嘴的配置隨著燒結杯的大小及點火器功能而不同。采用氣體燃料點火，點火溫度在1100~1200℃之間。點火負壓一般控制在燒結負壓的60%~70%。通過點火器向燒結混合料表層供熱，與此同時在抽風作用下使混合料中的碳在高溫下燃燒實現礦粉的燒結。中國北京鋼鐵研究總院的φ320mm點火器由19個燒嘴組成，液化石油氣通過蒸發器進入燃燒室，由調速風機供給助燃空氣，點火溫度分布均勻，升降溫速度快，可用于點火也可作保溫預熱用。

(4)抽風除塵系統。由抽風機和除塵器組成，通常采用離心風機，西德魯奇公司采用風量50m3/min，壓力11.76kPa的兩臺風機串聯供一個燒結杯使用。

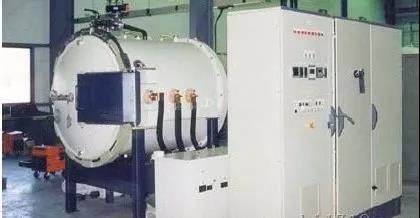

燒結杯和風機之間設有除塵器，廢氣管道上設有取樣孔，可進行廢氣取樣，對廢氣中CO、CO2、SO2、NOx進行分析。圖1為燒結杯試驗裝置。

試驗操作 先在燒結杯爐箅上鋪上粒度6.3~10mm，高約50mm的鋪底料，然后把混合料裝至規定的高度，將已點燃并達到規定溫度1100~1200℃的點火器移至燒結杯上進行點火，與此同時啟動抽風機，保持規定的負壓(60%~70%燒結負壓)。點火1~2min后，移去點火器，同時將燒結負壓提高至規定的數值。
