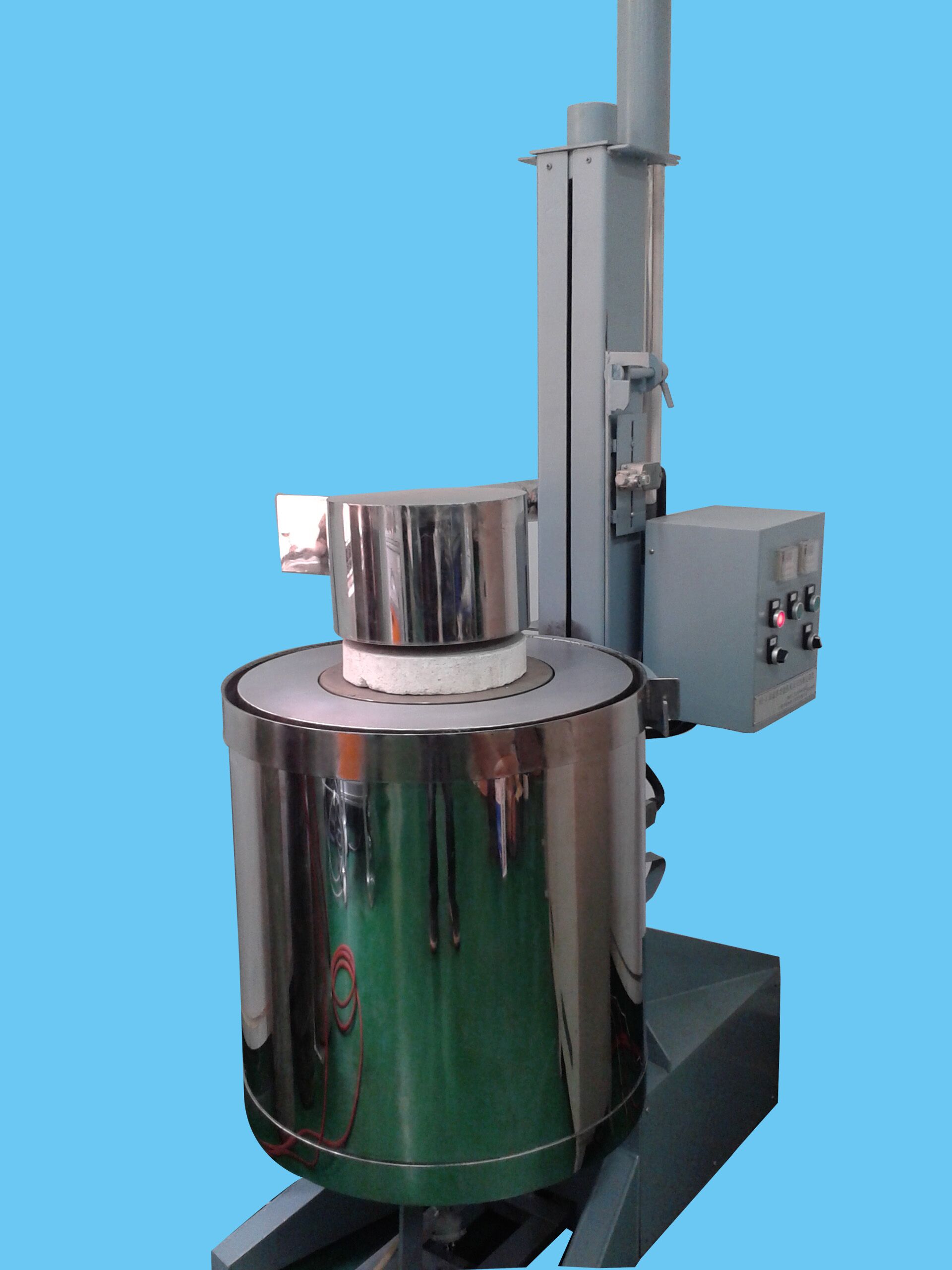

GWJT-3 高溫多功能焦炭熱反應裝置
一、概述
本公司生產的GWJT-3高溫多功能焦炭熱反應裝置,不僅全部符合GB4000-2017標準,而且在技術指標上更加優化。設備在機械設計和電氣控制方面進行了多次升級,既符合常規國標試驗用,同時也滿足科研試驗需要,具有更高的精確性、可靠性、安全性和自動化程度。
二、特點
1、采用硅鉬棒加熱,爐溫可以達到1500℃,能靈活滿足科研需求和常規熱強度檢測。在1100度應用時,爐子的加熱元件是半永久器件,使用壽命在2年以上;
2、控制精度高:恒溫時精度達±3℃;采用高精度質量流量控制器和流量顯示儀全自動配氣,氣體的流量和成分可任意設定,并且不受溫度、阻力、氣源壓力的影響,輸出值始終穩定在設定值,氣體控制精度為0.20% F.S;
3、自動化程度高:西門子PLC全自動控制,能根據實驗程序自動切入N2、CO2,實驗結束自動通入保護N2,并發出聲光報警,及時提示操作人員。計算機監控實驗全過程,記錄實驗數據,打印試驗報表;
4、采用了爐體自動提升的獨特設計,既可以使用GH3044高溫合金反應管也可以使用99剛玉管作為反應管。這樣既可以作常規檢測又能滿足科研試驗(焦炭的高溫反應性)的需要,充分地提高了設備的使用效率。兩者相比,使用高溫合金反應管,反應管的壽命大于50爐。使用剛玉管,壽命大于500爐,可大幅降低運行成本;
5、廢氣的排氣口位于電爐的上部,一氧化碳借助爐口的高溫,會自行徹底燃燒,再通過排氣管將燃燒后的廢氣排出室外,因此室內檢測不到CO,保證操作工的安全和健康;
6、反應管內設有固定的螺旋氣體預熱器,保證試驗有較好的重現性;
7、觸摸屏實時顯示運行狀態和即時值,并有自診斷、參數修改和故障報警功能,運行穩定可靠,操作界面友好;
8、爐殼采用雙層中空結構,外層采用304鏡面不銹鋼,既美觀又能保證最高溫時爐殼溫度低于50℃,沒有高溫的危險,保證操作人員的安全;
9、采用梅特勒托利多進口天平對反應管試樣進行實時稱量,顯示失重量并記錄,性能穩定可靠。
三、技術指標
1、電爐工作溫度1100℃(可達1500℃)
2、電爐等溫區長度大于150mm
3、溫度控制精度±3℃(恒溫時試樣溫度)
4、配氣精度:0.20% F.S
5、反應器:內徑¢80±1mm 材質高溫合金3044
6、I型轉鼓:內徑¢130*700±1mm 恒定轉速20r/min
7、失重天平:10kg 0.1g
8、稱樣天平:1kg 0.1g
9、試驗重現性誤差:≦1.5%
10、室內CO氣體為<2PPM
11、氣體純度要求:CO2純度≥99.5%,N2純度≥99.99%
四、設備組成
名 稱 | 規格/型號 | 數量 | 備 注 |
高溫焦炭反應爐 | 鏡面不銹鋼 | 1套 | 采用硅鉬棒加熱 |
鉑銠熱電偶 | 2支 | 試樣和側壁各一支 | |
爐體升降定位裝置 | 1套 | 絲杠傳動 | |
精密溫控配氣系統 | 1套 | 西門子PLC,高精度質量流量控制器、顯示儀 | |
自動廢氣燃燒排放裝置 | 1套 | 低噪抽氣機 | |
精密質量流量控制器 | 15L/Min | 1臺 | CO2 |
精密質量流量控制器 | 15L/Min | 1臺 | N2 |
流量顯示儀 | 數顯 | 2臺 | |
失重天平 | 10kg,0.1g | 1臺 | |
稱樣天平 | 1kg,0.01g | 1臺 | |
聲光旋轉報警器 | 1 | 只 | |
I型轉鼓 | 自動計數 | 1臺 | |
試樣篩 | 1套 | 圓孔篩10-200篩徑、23-300篩徑、23和25-400*500木框篩 | |
上位機系統 | 1套 | 含控制軟件、品牌電腦 |
五、實驗室條件
實驗室根椐用戶確定的場所由我公司提供平面布置圖。實驗室高度不低于2.8m,占地面積不少于4m2。
氣:瓶裝氮氣濃度≥99.9%,二氧化碳濃度≥99.9%;
電:380V,有單獨接地線。63A、16A空氣斷路器一個,功率15KW。
