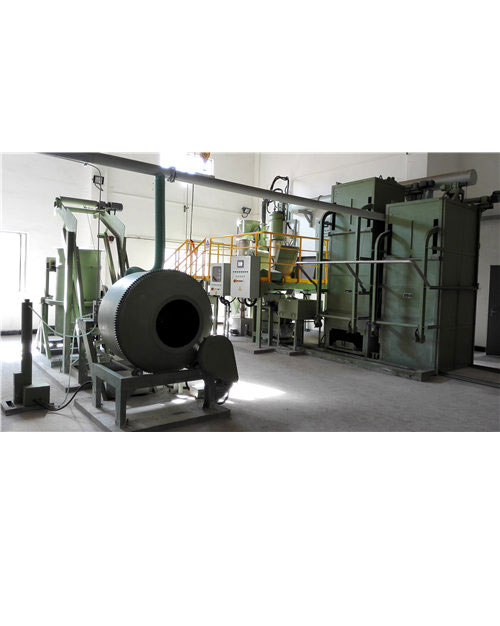

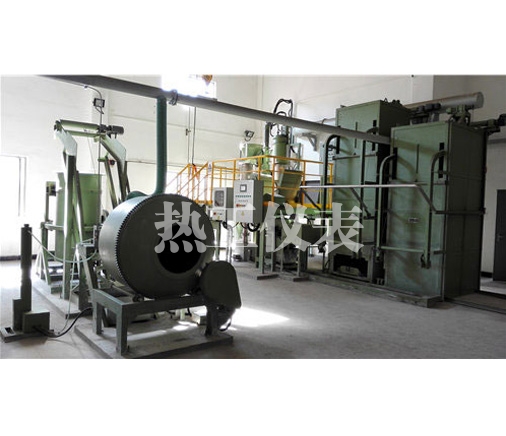

SJ-300 全自動燒結杯試驗裝置
一、前言
鋼鐵企業為了解各種礦石的燒結性能,有效指導配礦,通過全自動燒結杯試驗系統確定合理的工藝參數指導燒結生產;通過試驗了解新礦石的燒結性能指導采購,達到降低配礦成本,提高企業效益的目的。
我公司專業研制生產燒結杯試驗系統已有20年,積累了豐富的設計和制造經驗。經過不斷地升級改進,整套系統布局合理,配套齊全,技術成熟先進,運行穩定可靠,自動化程度高,充分代表了國內外先進的水平,得到了用戶的一致肯定和好評。
二、安裝條件
實驗室根椐用戶確定的地點和環境由我公司提供燒結杯系統的平面布置圖。實驗室面積不小于120平方米,高度不低于5米;地面為水泥或其它硬質地基;有足夠的照明;水氣電符合系統要求:設冷卻水出入口;氮?dú)猓ɑ驂嚎s空氣)、液化石油氣(或焦?fàn)t煤氣);總功率約35KW,采用三相五線制。
三、工藝流程
(一)系統組成
燒結杯試驗系統主要是模擬燒結生產全過程,包括一次混合、二次混合制粒、布料、點火、燒結、破碎及燒結礦產品性能檢測(落下強度、篩分粒度、轉鼓強度及鼓后篩等)。
(二)工藝步驟
1、取樣:包括礦粉、焦粉及石灰等各種輔料。
2、制樣:按工藝要求將所需原料和鋪底料篩取或粉碎成要求的粒度。這些工作可以提前準備完成。
3、混料:按工藝要求將稱取的各種原料倒入一次混合機。量取算出的水量倒進噴水裝置。啟動一混,自動霧化噴水,定時到后自動停止。此時可根據需要取樣化驗。按出料按鈕,料便倒入接料斗,并由傳送機構自動倒進圓筒制粒機(二混),二混定時到后,將料倒入布料斗,秤重記錄。
4、布料:人工放好鋪底料,然后將布料斗用行車吊到布料機上,啟動布料機,待料布到略高于杯口時,反轉并停止布料。人工將杯口刮平壓密實。將剩料進行稱量記錄。
5、打開電腦,點擊燒結杯軟件圖標,進入試驗操作界面。啟動主抽風機和點火風機,打開煤氣閥,按點火按鈕,點火器自動引燃,引燃后動作由計算機自動控制。點火時間到后關閉煤氣閥。
6、電腦實時顯示各參數的即時值,并自動判斷燒結終點,停止試驗。
7、破碎:運行單輥破碎機,將燒結餅通過翻杯裝置倒入機體破碎。
8、落下篩分:按啟動按鈕,自動完成落下和篩分工作。
9、稱量并記錄各粒度的燒結礦,將數據輸入電腦,生成試驗報表,可以保存或直接打印。

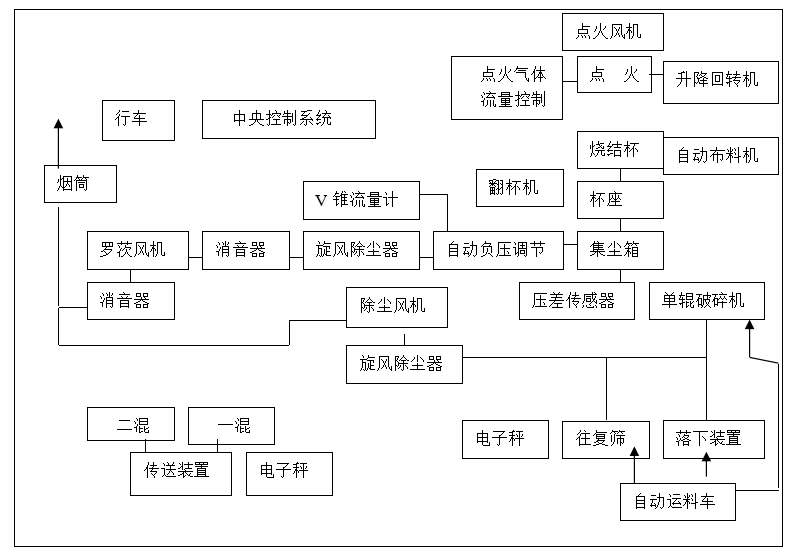

(三)系統組圖
四、主要技術性能及參數
▲ 機械裝置
1、混料裝置
一次混合機:圓筒混料機容積:Φ1000×900,可變頻調速,設定運轉時間,自動計時;霧化定量噴水,配備揚料板和刮料板,處理量120kg以上,混料均勻,出料順暢。
二次混合機:圓筒制粒機Φ700×1400,具有120o傾角,變頻調速,自動計時,最大裝料量200kg以上,裝有活動檔板,可以調節有效混合機長度。
一混和二混之間有自動傳送裝置,實現自動倒料。
2、布料裝置
主要材質:06Cr19Ni10(SUS304)冷軋板,厚度不小于3mm。
布料裝置由布料器升降機構、旋轉機構、給料器和下料管旋轉機構組成。
自動布料裝置技術特點:
布料裝置全部動作過程自動化,沒有堵塞、間斷等故障。具有偏析功能,既能滿足常規檢測需要,又能滿足科研需要。
3、點火系統
由點火器本體和點火器管網系統(壓縮空氣、液化石油氣或焦?fàn)t煤氣、空氣流量計和閥門、煤氣流量計和閥門)組成。
點火器與布料機對稱安裝在升降立柱上,可自由升降500mm,并360°任意轉動,有兩個可以任意調節的定位點。
點火器內徑320mm,點火風機為三葉羅茨風機(2.2kW,9.8kPa),供給點火器助燃空氣。調節溫度時既可調煤氣流量,也可調節空氣流量,空燃比可在大范圍內任意調節。點火溫度可以設定,實現煤氣量和空氣量的自動調節,點火溫度范圍:800-1200 ℃,精度:滿量程的±1%,全面積溫度均勻度< 5℃。
4、燒結杯體
杯體Φ300×1000mm(可定制),能適應不同高度料層的試驗要求,提供不同高度的爐篦條。
內層采用耐熱不銹鋼,外層為304不銹鋼,夾層填充保溫材料(外殼溫度低于50℃)。采用特殊制造工藝,杯體不易變形開裂,使用壽命長,更換簡單方便。
5、翻杯裝置
由傾翻機構和杯體鎖緊機構組成。傾翻機構由減速電機和轉臂構成,電機帶動轉臂旋轉180度將燒結杯里的燒結礦倒入單輥破碎機進行破碎,然后將空杯回復到杯座上,杯座法蘭上裝有耐高溫密封盤根。由于傾翻機構的托手與燒結杯完全脫離,使燒結杯不受牽制,因此能保證杯體與杯座有很好的密封性。
6、單輥破碎機
功率:3KW
殼體:錳鋼,厚度6mm。
破碎時間:每杯破碎時間小于1分鐘。
破碎粒度:小于50mm。
輥齒采用高錳合金鋼并經過淬火處理,具有極好的耐磨性。
7、防塵落下試驗裝置
由運料小車、運行軌道、自動平移裝置、自動卷揚翻斗裝置、自動接放料裝置等組成,能實現全自動運行。首先通過卷揚裝置將運料小車吊升翻轉,試樣自由落體到接料鋼板上,小車回復到軌道上;接著平移裝置將小車?yán)戒摪宓撞浚摪逡粋?cè)提升傾斜,將試樣自動倒入小車后鋼板復原;然后小車再由平移裝置推出到軌道上。上述動作會不停地自動執行,次數可根據需要設定,一般落下3次。通過計算受沖擊后試樣產生的粉末量來判定燒結礦的落下強度,落下高度為2m。
8、防塵往復篩
篩分粒級:40、25、16、10、5、-5mm,篩板采用不銹鋼冷軋板,滿足ISO3310-1,ISO3310-2標準。篩分時間可任意設定;篩分效率≥95%。
落下篩分特點:
★小車從單輥破碎機開始到落下、篩分、篩機出倉實現了一鍵全自動運行,整個過程無需人工干預;
★安全保護措施:配備急停按鈕、鋼絲繩壓緊裝置、小車防落安全罩、軌道防塵保護罩;
★落下篩分全程運行平穩,無料灑漏,采用全封閉除塵,保證無粉塵外溢。
9、負壓管路系統
由三葉羅茨風機(15KW —20Kpa 流量16立方米/分鐘)、V錐流量計、壓差變送器、廢氣冷卻器、旋風除塵器、負壓自動調節裝置等構成。
V錐流量計和壓差變送器對燒結煙氣的流量和壓力進行測量。負壓可以任意設定,自動調節,最大負壓20Kpa,精度0.1Kpa。
廢氣冷卻器將高溫廢氣快速冷卻到≦60 ℃,有效保護流量計傳感器。
管道采用304不銹鋼,耐腐蝕性強,使用壽命長。
10、除塵管路系統
由5.5KW大風量離心除塵風機、旋風除塵器、煙囪(高度超過屋面3m)等構成。采用集中密封除塵,粉塵排放濃度達到國家環保指標。
11、轉鼓
轉鼓尺寸:Φ1000×500mm
工作電源:380V
功率:1.5KW
轉數:25±1轉
自動計數控制
全密封防塵
12、搖篩
規格:6.3mm方孔篩
篩面:820*520mm
工作電源:380V
功率:1.5KW
往復次數:可任意設定
▲ 控制系統
控制系統的設計和電氣設備的選擇滿足技術先進、安全可靠、電能損耗低、便于運行與維修等要求。
控制系統的主要電氣設備采用西門子PLC、臺達觸摸屏、施耐德接觸器、歐姆龍接近開關等國際知名品牌。其它電氣設備選型滿足用戶方要求。
采用西門子PLC控制系統,所有的數據檢測采集都由PLC本體及其模塊完成,控制電路穩定可靠;采用觸摸屏實時顯示設備的運行狀態,并有工藝參數修改等功能,人機界面友好。具有自診斷和故障報警功能,設備發生故障時,指出故障的原因所在并提示解決方法;所有信號和數據先進入控制箱,經PLC處理后,最后通過一根雙絞屏蔽線與上位機通訊,整個電氣系統簡潔可靠。
計算機數據采集及控制部分:
A.計算機數據采集部分能實現以下功能:
1、對從點火到冷卻的抽氣負壓進行檢測記錄;
2、對點火溫度、廢氣溫度和流量進行檢測記錄;
3、識別干擾訊號,自動排除;
4、顯示所有數據的即時值;
5、顯示點火溫度、廢氣溫度及抽氣負壓、流量對時間的函數曲線;
6、自動判斷燒結終點,進行各種運算,顯示轉鼓等中間工藝參數;
7、將實驗數據及曲線保存在硬盤,可生成或打印實驗報表。
B.計算機自動控制有以下功能:
1、復位點火器,使之對準預燒杯;啟動點火風機,打開煤氣電磁閥,引燃點火器;
2、檢測點火器的預熱溫度,達到規定的溫度后自動將點火器移向燒結杯,同時啟動負壓風機,調節負壓為點火負壓,然后開始點火計時。點火時間到后,立即將負壓調節為燒結負壓,將點火器移開,并熄火;
3、自動判定燒結終點,終點到后,立即將負壓調節為冷卻負壓,通過檢測廢氣溫度確定冷卻結束,然后關閉風機。
五、設備清單
名 稱 | 數量 | 單位 | 技術參數 |
一次混合機(一混) | 1 | 臺 | 帶刮料裝置,自動計時,出料率大于95% |
自動噴水機構 | 1 | 套 | 霧化噴水,304不銹鋼 |
混料傳送裝置 | 1 | 套 | 自動送料 |
運料斗 | 1 | 只 | 304不銹鋼 |
圓筒混料機(二混) | 1 | 臺 | 變頻調速,自動計時,容積可調 |
布料料斗 | 1 | 套 | 304不銹鋼 |
電動葫蘆 | 1 | 臺 | 1T,如廠房有行車可省略 |
作業平臺 | 1 | 套 | 帶樓梯、護欄 |
燒結杯(高度可調) | 1 | 只 | 雙層,內層為耐熱鋼 |
杯座 | 1 | 套 | 304不銹鋼,含熱電偶 |
集塵器 | 1 | 套 | 304不銹鋼,硅膠密封 |
預熱排氣裝置 | 1 | 套 | 304不銹鋼 |
點火器 | 1 | 只 | 含熱電偶 |
自動點火配氣裝置 | 1 | 套 | 含煤氣電磁閥、流量計等 |
負壓羅茨風機 | 1 | 臺 | -20kPa,含消聲器 |
點火羅茨風機 | 1 | 臺 | 9.8KPq,含消聲器 |
冷卻裝置 | 1 | 套 | 不銹鋼 |
負壓傳感器 | 1 | 只 | 20Kpa |
負壓自動調節裝置 | 1 | 套 | 2~20kpa,304不銹鋼 |
V錐流量計 | 1 | 套 | 304不銹鋼 |
除塵風機 | 1 | 臺 | |
旋風除塵器 | 2 | 只 | 含304不銹鋼接灰桶 |
負壓、點火管道 | 1 | 套 | 304不銹鋼 |
除塵管道 | 1 | 套 | 含煙囪 |
自動翻杯機構 | 1 | 套 | 托手分離式,氣密性好 |
單輥破碎機 | 1 | 臺 | 帶自動開合防塵蓋 |
軌道、小車、料斗 | 1 | 套 | 輕鋼軌,自動運行 |
防塵落下裝置 | 1 | 套 | 全自動 |
防塵水平往復篩 | 1 | 套 | 全自動(鼓前) |
總電源柜 | 1 | 套 | |
混料控制箱 | 1 | 套 | 變頻調速,自動計時 |
風機控制箱 | 1 | 套 | 帶風機自啟動系統 |
中央控制系統 | 1 | 套 | 含品牌電腦、打印機、控制軟件等 |
作業平臺PLC控制系統 | 1 | 套 | 西門子PLC、觸摸屏,300系 |
落下篩分PLC控制系統 | 1 | 套 | 西門子PLC、觸摸屏,300系 |
電子稱 | 2 | 臺 | 配料稱重、篩分粒度稱重 |
搖篩 | 1 | 套 | 6.3mm(鼓后) |
轉鼓試驗機 | 1 | 臺 | ISO 標準轉鼓機 |
全鋼操作臺 | 1 | 套 | |
備注:以上清單為燒結杯系統標配,建議全部選用。 | |||
名 稱 | 數量 | 單位 | 備 注 |
檢修電源箱 | 1 | 套 | |
破碎機除塵蓋板 | 1 | 套 | 電動自動開合,密封除塵 |
電子稱自動稱量裝置 | 1 | 套 | 200kg,20g。自動稱量破碎后燒結料 |
廢氣取樣裝置 | 1 | 套 | 提供廢氣取樣口,供檢測用 |
冷態透氣性檢測裝置 | 1 | 套 | 304不銹鋼杯體 |
快速水分測定儀 | 1 | 臺 | 自動測定 |
電子天平 | 1 | 臺 | 3kg,0.1g |
電熱鼓風干燥箱 | 1 | 臺 | |
小型顎式破碎機 | 1 | 臺 | 物理檢測試驗制樣用 |
標準振動篩 | 1 | 臺 | 用戶可以指定篩網粒級 |
聯合制樣縮分機 | 1 | 臺 | 物理檢測試驗制樣用 |
不銹鋼料倉 | 10 | 個 | 儲存原料用 |
煤氣報警器 | 2 | 個 | |
備注:以上清單為選配件,用戶可以根據需要配置。 |
六、買賣雙方的設計范圍及分工
買方設計范圍:
負責工廠設計(廠房和能源介質供給,包括設備基礎、水、電源、煤氣)
賣方設計范圍:
1、負責整套系統的基本設計、詳細設計;
2、負責成套設備所需電源(電壓等級、用電總量、接地等參數)、氣體(用量、壓力、用氣接點等參數)、水等基本設計。
