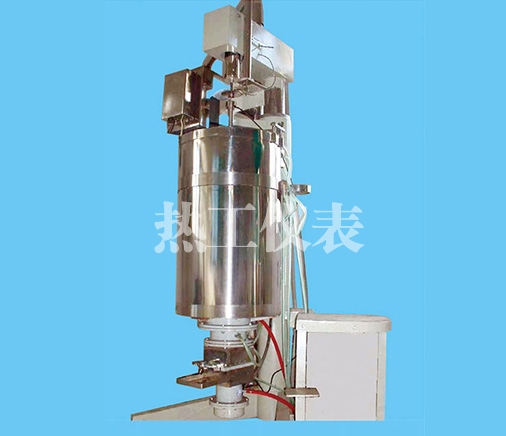

TRD-75 鐵礦石熔滴落測定裝置
一、概述
鐵礦石熔滴落測定裝置主要用于鐵礦石高溫荷重軟熔滴落性能的檢測，它能在模擬高爐冶煉的狀態下檢測鐵礦石的膨脹量、還原氣的壓力差、軟化區間、熔融區間、滴落溫度等重要參數，是評價燒結礦、球團礦高爐冶煉性能的一種重要檢測設備。在煉鐵、燒結生產中用以分析問題、指導配礦、降低增效。設備各項性能和指標符合國標GB/T 34211-2017要求。
二、特點
★ 采用西門子PLC全自動控制，觸摸屏實時顯示運行狀態和即時值，并有自診斷、參數修改和故障報警功能，運行穩定可靠，操作界面友好；
★ 機械設計精巧，操作非常簡便，整個裝樣和取樣過程無須工具，單人操作只須一分鐘；
★ 整個爐體全密封，具有極好的氣密性，保證不漏氣。爐體及密封部位均為雙層循環水冷，最高溫時爐殼溫度低于50℃，既沒有高溫的危險也能保證密封件有長期使用壽命；
★ 采用橫河差壓變送器，精度高，保證壓差檢測的精確性；
★ 采用高精度質量流量控制器和流量顯示儀全自動配氣，氣體的流量和成分可任意設定，并且不受溫度、阻力、氣源壓力的影響，輸出值始終穩定在設定值，氣體控制精度為0.20% F.S；
★ 采用高純雙螺紋石墨加熱器加熱，升溫速度快，最高爐溫可達1600℃；
★ 鉑銠熱電偶插在石墨坩堝中的石墨壓頭內，測量的試樣溫度真實、精確。并有特殊措施保護鉑銠熱電偶免受還原氣體的損壞，使熱電偶有很長的使用壽命；
★ 具有自動廢氣燃燒排放系統，通過低噪聲離心風機把廢氣排出室外，保證室內無CO殘留，充分保證操作人員的安全；
★ 上位機軟件自動采集記錄試驗參數、畫曲線、生成報表。顯示內容有：試樣膨脹量、軟化位移量、還原氣壓差、荷重量、滴落物重量、溫度、時間等的即時值，以及壓差 、位移對溫度的函數曲線等。
三、主要技術參數
1、石墨坩堝尺寸：ф95/ф75×220mm
2、爐膛尺寸：ф160/ф140×700mm
3、加熱器尺寸：ф135×690mm
4、最大加熱功率：25KW
5、電爐額定溫度：1600℃
6、最大升溫速率：20℃/min
7、控溫精度：±2℃
8、壓差范圍：0-50Kpa 精度0.1KPa
9、試樣膨脹收縮檢測范圍：0～－200mm 精度0.1mm
10、滴落物接納量：1500g 稱量精度0.1g
11、最大荷重量：100kg 精度：0.1kg（可任意設定）
四、設備組成
名稱 | 數量 | 單位 | 備注 |
高溫鏡面電爐 | 1 | 套 | 雙層304不銹鋼水冷 |
自動升降回轉機構 | 1 | 套 | |
精密差壓傳感器 | 1 | 只 | 橫河 |
精密位移傳感器 | 1 | 只 | 精工 |
精密滴落傳感器 | 1 | 只 | |
精密質量流量控制器 | 1 | 臺 | |
流量顯示儀 | 1 | 臺 | |
多功能電表 | 1 | 只 | |
鉑銠熱電偶 | 1 | 套 | 帶保護裝置 |
25kW隔離變壓器 | 1 | 套 | |
廢氣抽排系統 | 1 | 套 | 低噪抽氣機 |
精密控制系統 | 1 | 套 | 西門子PLC，全自動配氣 |
上位機系統 | 1 | 套 | 含控制軟件、品牌電腦打印機 |
總玻璃轉子流量計 | 1 | 只 | 1600ml/min |
N2玻璃轉子流量計 | 2 | 只 | |
CO玻璃轉子流量計 | 1 | 只 | 400ml/min |
N2減壓閥 | 1 | 只 | |
CO減壓閥 | 1 | 只 | 氣瓶供氣配置 |
稱樣天平 | 1 | 臺 | 1000g，0.01g |
聲光旋轉報警器 | 1 | 只 | |
CO報警器 | 1 | 只 | |
試樣篩 | 1 | 套 | 方孔篩12.5、10mm |
附件 | 1 | 套 | 裝料鏟、量高壓平器 |
石墨件 | 1 | 批 | 爐膛2只，加熱器2只，套管2只，托管2只，料杯2個，坩堝接頭5個，坩堝、壓頭、壓桿各20個 |
五、安裝地點及條件
實驗室根椐用戶確定的地點和環境由我公司提供平面布置圖。實驗室高度不低于2.8m，占地面積不少于2*4m。計算機控制室最好用玻璃窗與設備隔開，這樣既能方便觀察保證安全，又能保持較為清潔的環境。
水：配備自來水出入管道供循環冷卻水用；
氣：氮?dú)鉂舛取?9.9%，一氧化碳濃度≥99%；
電：380V，有單獨接地線。100A、16A空氣斷路器各一個，總功率25KW。
